Refroidissement par Air

Messagepar dh42 » Mer 5 Mai 2010 19:31

Bonjour à tous

Lors de plusieurs usinages, j'ai utilisé la soufflette pour refroidir la fraise et dégager les copeaux qui restent coincés dans la rainure faite par la fraise lors de découpe de CP de 5 et 10 mm.

Les résultats étant concluants, j'ai fait un système fixe.

La matière première: 1 bout d'acier Ø 12 x 150mm, un bout de tuyau plastique Ø 3 intérieur
une vielle soufflette et un serpentin casto (fournis avec mon compresseur)


A partir du rond de 12, j'ai tiré 3 pièces:

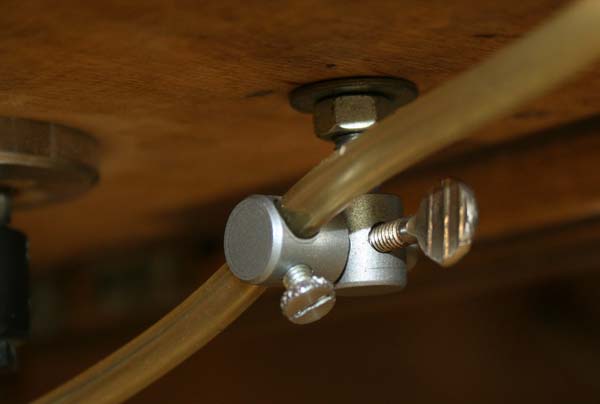

Un système d'articulation pour le positionnement du tuyau (reste à fileter la grande tige)


Un raccord qui viendra en bout de la soufflette et sur lequel sera branché le petit tuyau.




La partie soufflette montée ; une grosse vis vient remplacer le levier de la soufflette ; on voit le raccord rapide qui équipe tous mes accessoires AC.

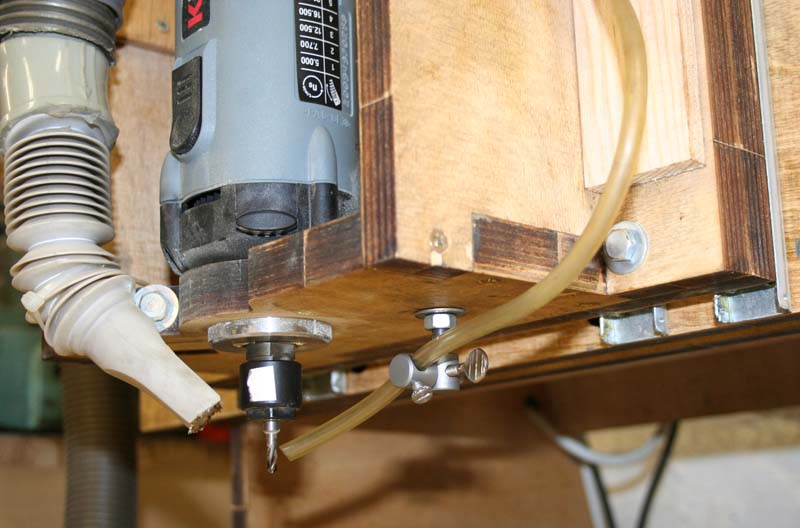

Le tube plastique et son articulation




Une vue d'ensemble


Une chose est sure, c'est bien moins bruyant que l'aspi, même si le compresseur se met en marche toutes les 10 min environ, suivant le débit d'air. :}

Voila, il me reste encore à suspendre le serpentin au plafond et à faire les différents raccords pour le brancher au réseau d'air et lui monter un raccord rapide à l'autre bout. 8)

pour l'instant ça tourne avec un tuyau 'volant'

++
David

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Refroidissement par Air

Messagepar Bruno ID-Conception » Mer 5 Mai 2010 20:34

Pas mal, j'ai bien le système de réglage du débit, fallait y penser ;)

J'ai trop d'amélioration a faire sur ma machine :S
- un palpeur Z
- mettre des écrou a frapper dans le martyre
- mettre un aspirateur
- faire une table a dépression
- un 4ème axe
- ...
- ....
Bruno
ID-Conception

Phil ID-Conception
Administrateur du site
Messages : 310
Enregistré le : Jeu 7 Mai 2009 19:48

Re: Refroidissement par Air

Messagepar Phil ID-Conception » Ven 7 Mai 2010 05:33

salut a tous

c'est une belle petite modif encore, que l'on te dois !!
c'est un peu l'intérêt, chacun y va de sa petite astuce et "personalise" sa machine!!
bravo
tu nous prépare quoi pour la prochaine ;)

Phil

Avatar de l’utilisateur
dh42
Messages : 904
Enregistré le : Ven 1 Jan 2010 00:38
Localisation : 42 Loire

Re: Refroidissement par Air

Messagepar dh42 » Ven 7 Mai 2010 12:06

Bonjour à tous, bonjour Phil

Pour la prochaine ... en principe, le plus urgent serait une adaptation de tournage, qui ai si possible un fonction 4ieme axe (un mandrin qui pourra être entrainé par un moteur PAP ou par la broche kress), mais pour l'instant je n'ai pas trop le temps, et surtout, je n'ai pas de mandrin ..

Je pense également faire une équerre fixé à l'arrière du portique, munie d'une vis avec bille en bout et qui viendra soulager le moteur du Z en étant en appui (par la bille) sous l'axe du moteur Z.
Tout le poids du Z et de la broche et en effet appliqué directement sur l'arbre moteur, et j'ai remarqué que souvent, à la remonté c'est l'axe du moteur qui descend à travers le moteur au lieu que ce soit le chariot Z qui monte !

Un boitier de commande avec des manipulateurs pour les 4 axes et qui intégrera un pavé numérique et les touches nécessaires pour entrer le GCode à la volée.

il faudrait aussi que je trouve pourquoi mon Z se coince à la remonté dans certains cas ; pour l'instant c'est un vrai mystère ; j'ai démonté et tout ausculté à la loupe et je ne trouve rien, pas de point dur, pas de saletés, pas de trace de quelque chose qui pourrait accrocher (j'ai pensé un instant que les vis de fixation des glissière pouvaient toucher la partie interne de la glissière, ça passe très fin, mais pas de traces ...)

et bien sur, il faudrait que je finisse le socle (portes, tiroir, grilles ...)

J'ai encore de quoi m'occuper, mais ces derniers temps, je me bat avec DreamWeaver pour faire mon site Web :D

++
David

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Refroidissement par Air

Messagepar Bruno ID-Conception » Sam 8 Mai 2010 09:18

Ça fait plein de modif :O

Pour ton Z je ne vois plus qu'une chose, les glissières sont trop serrée.
quand c'est le cas je les ouvre avec mon étau et je les resserre à la bonne pression, envois moi un mail si tu veux que je t'explique plus en détail ;)

Pour ton site si tu veux un truc conséquent (plus de 10 pages) ou avec des conteurs de visite comme moi. C'est intéressant de le faire en programmation tu va gagner un temps fou.
Exemple avec DreamWeaver quand tu rajoute une page, tu dois modifier toutes les autres pour les mettre à jour le menu moi pas besoin :D
Pour faire une nouvelle page il me 1h (avec le word et les images de prête)
Bruno
ID-Conception

Avatar de l’utilisateur
dh42
Messages : 904
Enregistré le : Ven 1 Jan 2010 00:38
Localisation : 42 Loire

Re: Refroidissement par Air

Messagepar dh42 » Sam 8 Mai 2010 14:10

Les glissières du Z on pourtant l'air assez souples (essayées à la main)

Quand ça coince, c'est un blocage franc, et il ne se produit que suite à un usinage, si je me contente de faire monter/descendre, ça ne coince jamais, mais plus l'effort de coupe à été important, plus ça bloque à la remontée.

Sur DW, j'utilise les "templates", ce qui me permet de mettre toutes les pages à jour en ne modifiant que le template. Mon soucis, c'est la programmation d'un système de panier pour la vente en ligne, ça fait beaucoup de programmation ... et je ne connais pas le php (C et VB uniquement), donc pour l'instant j'ai un simple formulaire pour les commandes.

++
David

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Refroidissement par Air

Messagepar Bruno ID-Conception » Sam 8 Mai 2010 20:19

Avance moins vite, ou tourne plus vite.
Si tu as le temps

Ta as fais un tour sur le site du 0 ? c'est super bien expliqué ;)
Le plus dur pour moi, c'est de faire le skin du site. :S
Bruno
ID-Conception

Avatar de l’utilisateur
dh42
Messages : 904
Enregistré le : Ven 1 Jan 2010 00:38
Localisation : 42 Loire

Re: Refroidissement par Air

Messagepar dh42 » Sam 8 Mai 2010 21:48

Bonsoir

en fait j'ai juste téléchargé la liste des commandes et fonctions du PHP ; ça me suffit, je sais programmer et le php ressemble un peu au C ; c'est juste que c'est long et que je n'ai pas trop envie de passer du temps la dessus :S

pour le skin, je fait tout sous photoshop. la mise en page sous dreamweaver ne pose pas trop de problèmes.

voilà ou j'en suis pour l'instant: L'Atelier Des Fougères

aujourd'hui, ça à été au moins 5 h d'autocad et cambam pour faire des usinages un peu plus compliqués :} ; ce n'est qu'en simu pour l'instant, mais je ferais une (des) vidéo(s) complète(s) des usinages et du montage ; si ça marche :D peut être demain ...

++
David

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Refroidissement par Air

Messagepar Bruno ID-Conception » Dim 9 Mai 2010 08:59

J'attends de voir ça ;)

Pour le site toute les images sont faite a partir de vrais 3D, Une prise de tête monstrueuse :O
Toutes les pièces sur ton site sont faite avec la ID-CNC ? :}
Tes prix ne sont pas un peut élevé ?
Quel bois s'usine le mieux ?
Bruno
ID-Conception

Avatar de l’utilisateur
dh42
Messages : 904
Enregistré le : Ven 1 Jan 2010 00:38
Localisation : 42 Loire

Re: Refroidissement par Air

Messagepar dh42 » Dim 9 Mai 2010 12:56

Bonjour à tous

Pour le site, les skins du site sont fait sous photoshop (les boutons)
En 3D, il n'y a que quelques cadres (c'est marqué sur l'image), le reste ce sont des photos d'objet déjà réalisés, et non ce n'est pas trop prise de tête à faire en 3D, ce sont des formes très simples.

Toutes les formes découpées dans du CP sont faite avec la CN, ainsi que les coupes et assemblages en bout des cadres et les feuillures à l'arrière des cadres. La préparation des bois et faite à la scie circulaire et rabo/dégau (combi LUREM).

Pour mes tarifs, non, d'après les spécialistes femelles de la chose ;) ils sont attractifs (j'ai pas mal étudié le marché avant de définir mes tarifs) il y a pas mal de sites qui proposent ce genre de produits, mais la qualité de fabrication et la finition est très variable et le prix aussi.

Pour le bois qui s'usine le mieux, et bien je n'ai usiné que du CP du pin du chêne de l'agglo et bientôt du jatoba. Le chêne donne le meilleur résultat, et de loin, pour ce qui est de la finition.

Le pin c'est tout mou et on peu faire du rentre dedans :D mais ça laisse pas mal de bavures (faciles à enlever) et les angles sont très fragiles.

Dans le CP attention aux vitesses de rotation en HSS, ça titille les fraises bien que ce soit assez mou ; la colle je pense. Le résultat dépend beaucoup de la qualité du CP et de la taille de la plaque à usiner.

Quand à l'agglo, c'est assez raide et ça détruit instantanément les outil HSS (colle à base de silice), carbure obligatoire (pastilles de préférence) et vitesse de coupe raisonnable. Une matière que je n'aime pas du tout usiner grr

++
David
