Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar jipebexx » Dim 2 Oct 2011 09:23

Bonjour à tous et oui bonne nouvelle j'ai réussi à faire tourner Mach3 v3 avec une carte pci //
Il faut bien déclarer l'adresse physique du port utilisé par la carte pci //

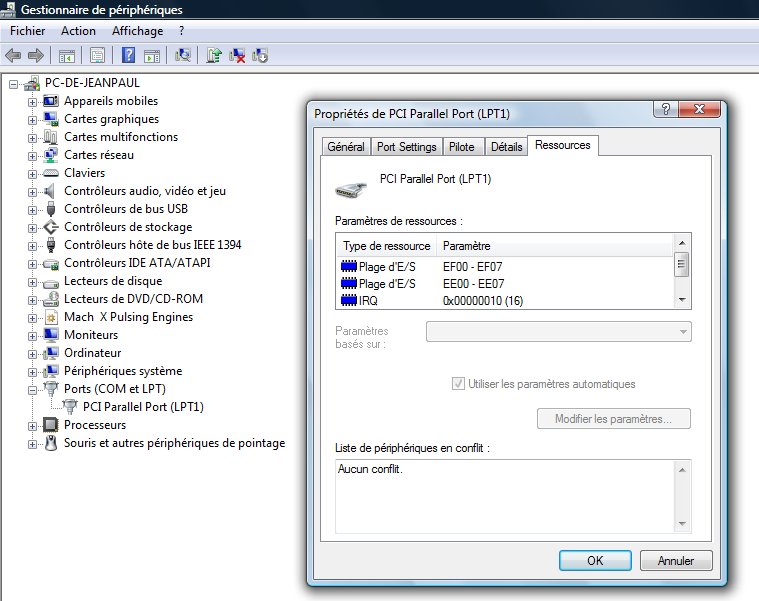

Pour cela il faut aller dans windows et le panneau de configuration et chercher port com et //

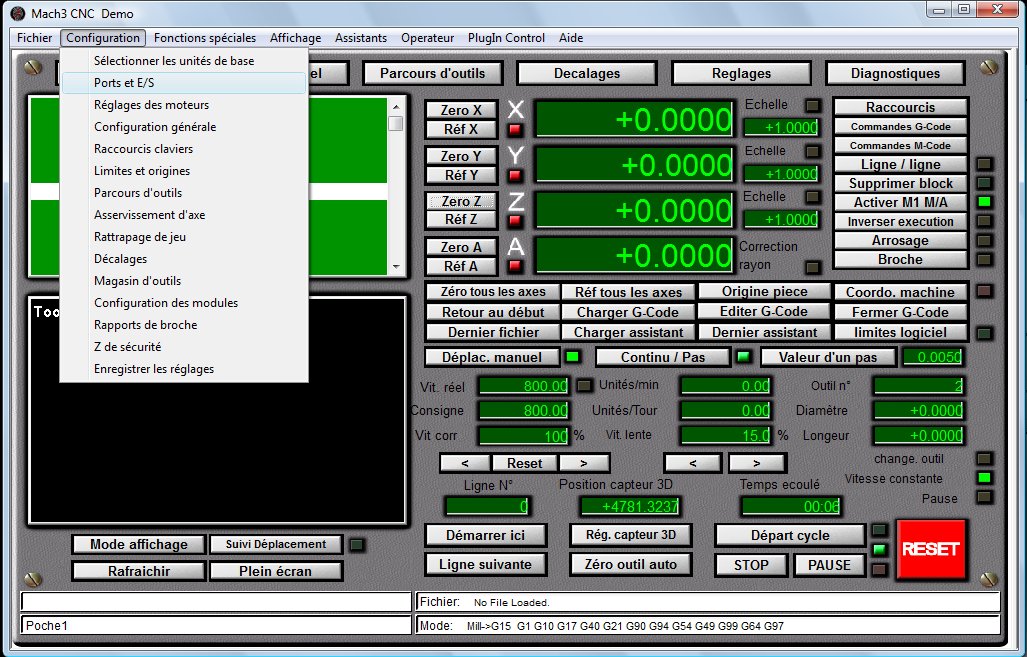

ensuite relever l'adresse du type "EF00 - EF07" ou "EE00 - EE07" et le dire à Mach3 dans la configuration.

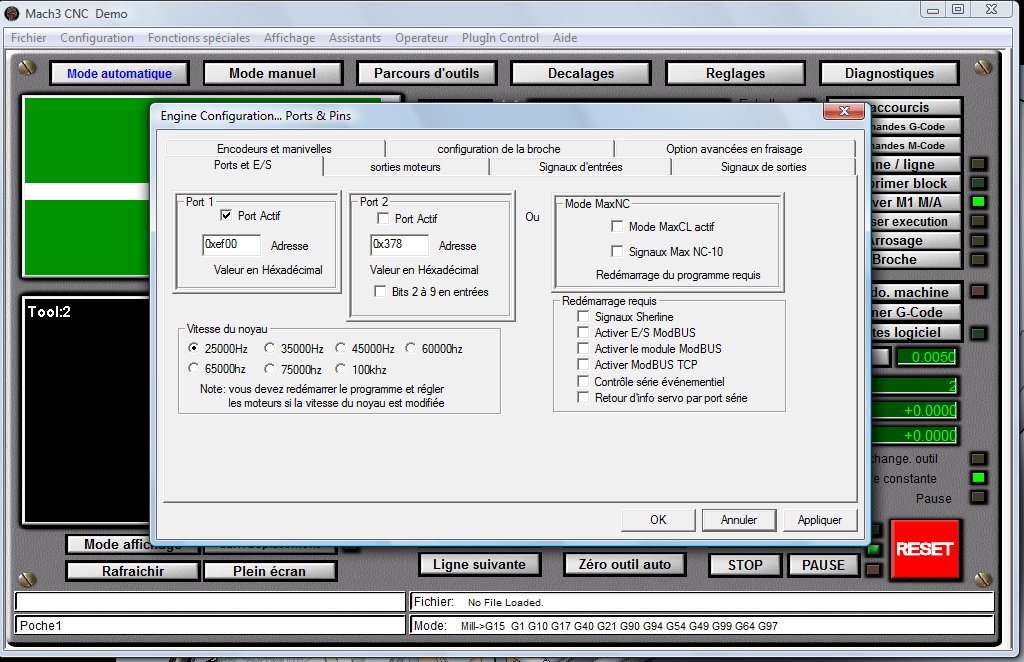

Ensuite donc remplacer le "0x378" qui est par défaut déclaré sur le port lpt1 et mettre le résultat que vous avez trouvé dans mon cas j'ai donc mis "0xEF00" et là cela a été pris en compte par Mach3 et j'ai enfin pu déplacer manuellement les axes et le programme contrôle maintenant les axes moteur X, Y et Z
N'oublier pas d'enregistrer le tout pour ne plus avoir à y revenir.
bon usinage.




jpsceadu
Messages : 16
Enregistré le : Ven 31 Déc 2010 09:54

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar jpsceadu » Sam 17 Déc 2011 16:57

salut
je cherchais cette solution depuis un petit moment!!
merci beaucoup!!

maintenant c'est parti pour les copeaux!!

JP

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar Bruno ID-Conception » Dim 25 Déc 2011 23:39

Cool shades
Avec les images et tout je le mets en post-it wink
Bruno
ID-Conception

sdpt91
Messages : 8
Enregistré le : Mer 17 Oct 2012 00:45

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar sdpt91 » Jeu 25 Oct 2012 17:53

Bonsoir,

je viens de relier mon PC avec ma machine ID-CONCEPTION Premium. J'ai téléchargé le fichier de configuration et installé dans Mach3. D'ailleurs à l'ouverture de ce dernier, il me propose bien l'ID-CONCEPTION dans le choix des différentes machines. Cependant rien ne se passe lors de la mise sous tension du PC et de la CNC. Je fonctionne avec Mach3 et une carte PCI. J'ai bien appliqué l'adresse du port // dans la config de Mach3, mais rien ne se passe. Pas de bruit de grognement ou de sifflement, rien. Juste l'équivalent d'un bruit de ventilateur sur la CNC. Je pense que ce doit être l'alimentation des moteurs. Aucun mouvement possible, manuel ou auto. Quelqu'un aurait-il une idée sur mon soucis ????? frown frown frown
Merci.

Schmu
Messages : 472
Enregistré le : Ven 3 Aoû 2012 08:46
Localisation : Belgique - Liège

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar Schmu » Jeu 25 Oct 2012 18:02

Tu pourrais toujours mettre une copie d'écran de tes propriétés PCI et de Mach3 (équivalent des copies du post ci dessus)...
Histoire d'être déjà certain des paramètres encodés

sdpt91
Messages : 8
Enregistré le : Mer 17 Oct 2012 00:45

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar sdpt91 » Jeu 25 Oct 2012 20:21

Voila les copies d’écran de config
Fichiers joints

sdpt91
Messages : 8
Enregistré le : Mer 17 Oct 2012 00:45

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar sdpt91 » Jeu 25 Oct 2012 20:22

Et la suite.................
Fichiers joints

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar Bruno ID-Conception » Jeu 25 Oct 2012 20:51

Le port de l'image 6 me semble bizzard.
Généralement c'est 0x378 0x278 0x956 0x3BC 0x888 0x632

Je cherche sur le net, comment trouver l'adresse en invite de commande.
Bruno
ID-Conception

Avatar de l’utilisateur
Bruno ID-Conception
Administrateur du site
Messages : 3509
Enregistré le : Jeu 7 Mai 2009 15:00

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar Bruno ID-Conception » Jeu 25 Oct 2012 21:03

Je sèche google ne ma pas beaucoup aidé special
Bruno
ID-Conception

sdpt91
Messages : 8
Enregistré le : Mer 17 Oct 2012 00:45

Re: Bonne nouvelle pour Mach 3 et les cartes PCI //

Messagepar sdpt91 » Ven 26 Oct 2012 16:37

Bonjour,

Ça y est, ça fonctionne. Après une réinstallation de Mach3 et du fichier config + l'adresse du port PC dans le menu config de Mach3, MIRACLE.......... amazed
Pas de blocage, pas de bruit inquiétant, apparemment elle fonctionne bien.
A suivre en utilisation réelle.
Merci pour les réponses aux différentes questions.
Surement à bientôt sur un autre post.
Je ne pense pas pouvoir m'en tirer aussi facilement. smile
